Mitkä ovat kolme panimolaitteiston tyyppiä?
I. Yleiskatsaus kolmeen panimolaitteiston tyyppiin
Käsityökulttuurin nousun ja teollisen automaation tason parantumisen myötä oluenpanolaitteistot ovat
kehittyneet monipuolisesti. Ne voidaan yleisesti jakaa kolmeen tyyppiin:
Kotikäyttöön tarkoitetut panimolaitteistot
Kapasiteetti: 4–20 l/erä (≈ 0,1–0,5 tynnyriä).
Kokoonpano: integroitu kattila (sähköinen tai pieni höyry), käymistynnyri, jäähdytysjärjestelmä; koko
koneen runko on valmistettu elintarvikelaatuisesta 304/316L ruostumattomasta teräksestä, kiillotettu ≤ 0,
2 μm:n karkeuteen, helppo puhdistaa.
Käyttö: sopii kotikäyttöön, oluen esittelyyn, yhteisötapahtumiin.
Ominaisuudet: modulaarinen rakenne, nopea käyttöönotto; integroitu lämpötilan säätö ja ajastus, voi
toistaa erilaisia klassisia reseptejä; alhainen hinta (alan keskihinta 20 000–50 000 RMB), kustannukset ovat
vain 40–50 % kaupallisen järjestelmän kustannuksista.

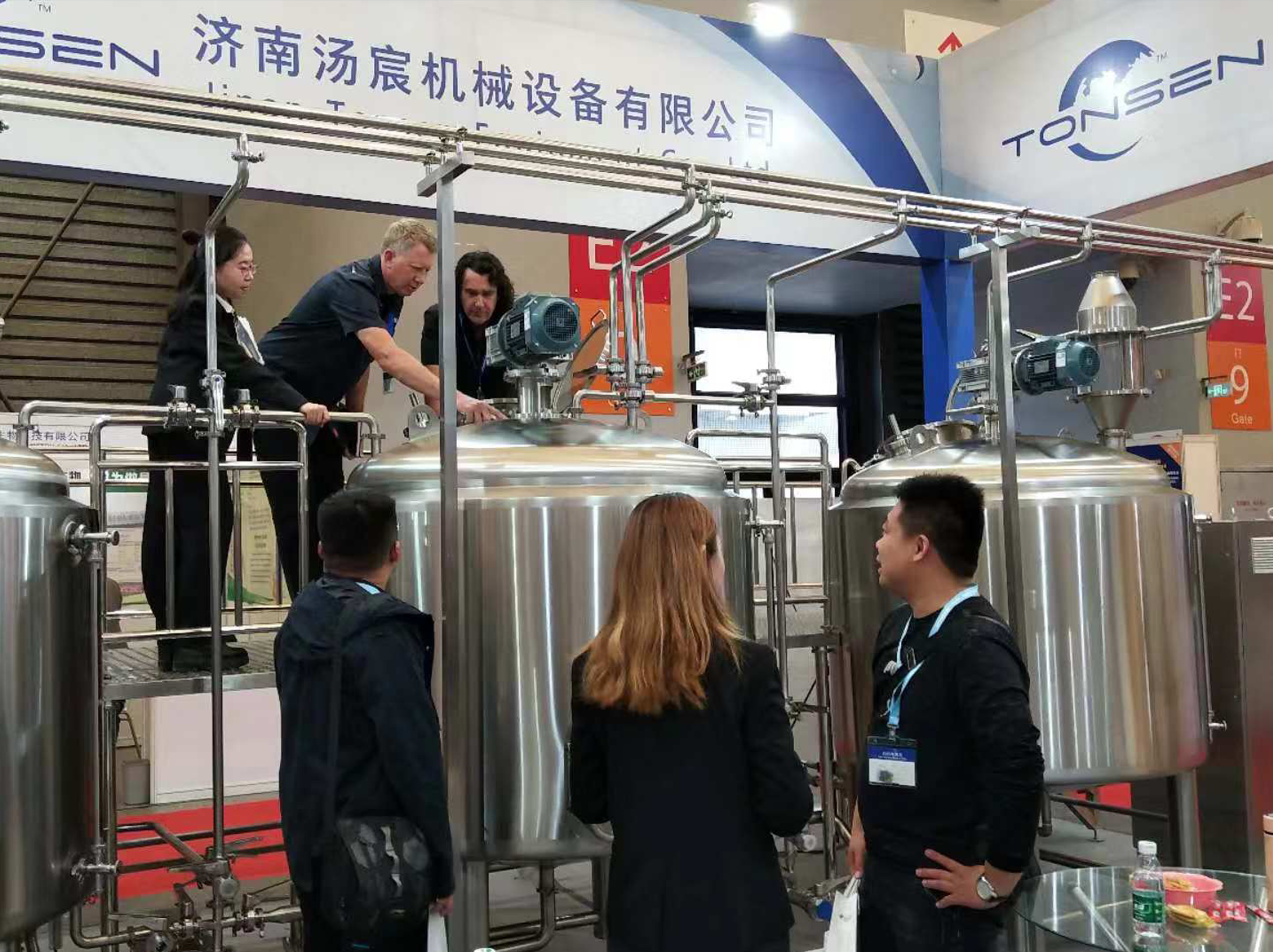

Pienpanimo-olutlaitteet
Kapasiteetti: 3 000–15 000 tynnyriä/vuosi (≈ 300 000–1 500 000 l/vuosi).
Keskeiset komponentit:
Panimo: kolme- tai neljäsäiliöinen rakenne, mukaan lukien mäskäyssäiliö (sokeroituminen), suodatussäiliö,
kiehumis-/pyörresäiliö (keitto-/pyörresäiliö), valinnainen integroitu mäskäys-/pyörresäiliö;
Fermentointijärjestelmä: 7–20 tynnyrin käymissäiliö jäähdytysvaipalla, painemittarilla, kytkettävällä
CO₂-paineistuksella tai luonnollisella käymisellä;
Jäähdytys ja puhdistus: Levylämmönvaihdin, glykolijäähdytin, täysautomaattinen CIP-puhdistusjärjestelmä;
Automaatio-ohjaus: Siemens PLC + PID-lämpötilan säätö, kosketusnäyttö ja etävalvonta.
Sovellus: paikalliset pienpanimot, suora tarjoilu catering-alalle, tuotemerkkien inkubointi.
Edut: reseptien joustava säätö, korkea mehun saanto ≥ 80 %; laajennettavat automatisoidut pakkauslinjat
(pullot, tölkit, KEG).
Teolliset olutlaitteet
Tuotantokapasiteetti: ≥ 30 000 tynnyriä/vuosi (≈ 3 000 000 l/vuosi).
Järjestelmän kokoonpano: suurikapasiteettinen panimo, monivaiheinen levylämmönvaihdin, keskitetty
glykolijäähdytysasema, DCS/SCADA-ohjausjärjestelmä, automatisoitu pakkauslinja (pullotus, etiketöinti,
pakkaaminen).
Ominaisuudet: Täysi prosessiautomaatio, korkea hyötysuhde ja vakaus, sekä tuotantokapasiteetti että
laatu voidaan toistaa suuressa mittakaavassa; vierteen pitoisuuden ja käymisdynamiikan reaaliaikainen
tunnistus, korkea erän sakeus; energiankulutus- ja vedenkulutusindikaattorit ovat merkittävästi taloudellisia.
Sovellus: suuret kotimaiset ja ulkomaiset olutryhmät, alueelliset tuotantolaitokset.
II. Yksityiskohtainen kuvaus kotitalouksien ruostumattomasta teräksestä valmistetuista panimolaitteista
2.1 Suunnittelukonsepti ja modulaarinen integrointi
Integroitu rakenne: kattila, käymissäiliö, lämmönvaihdin ja venttiiliputkisto on integroitu yhteen koneen
runkoon. Käyttäjien tarvitsee vain kytkeä laite virtalähteeseen, vesilähteeseen ja CO₂-kaasulähteeseen
koko prosessin aloittamiseksi.
Turvallisuus ja hygienia: Käytetään elintarvikelaatuista 304/316L ruostumatonta terästä, ja kaikki hitsaukset
on täysin TIG-hitsattu ja kiillotettu ≤ 0,2 μm:n paksuudeksi; kaikissa nesteen kosketuspinnoissa ei ole kuolleita kulmia.
Humanisoitu käyttö: Varustettuna kosketusnäytöllä tai nuppityyppisellä ohjauspaneelilla, lämpötilakäyrä
ja ajoitus voidaan asettaa yhdellä painikkeella, ja manuaalinen hienosäätö on tuettu; se on varustettu
vuotojen havaitsemis- ja hälytystoiminnoilla turvallisen käytön varmistamiseksi.
2.2 Prosessivirta ja tärkeimmät komponentit
Mäskäys ja vierre
Integroitu suodatin: Alempi nostettava suodatinkori on yhdistetty yläosaan ruiskutettavaan
vesiruiskutuslaitteeseen mäskin (leseiden) ja vierteen tehokkaan erottelun saavuttamiseksi;
Välikerrosten lämmitys: Valinnainen sähkölämmitys tai höyrylämmitys yhdistettynä PID-tarkkaan
lämpötilan säätöön yhden asteen tai portaittaisen sokeroinnin saavuttamiseksi.
Keittojäähdytys
Keittoastia: Sisäänrakennettu spiraalimainen virtausohjainsekoitin tasaisen lämmityksen varmistamiseksi;
humalaa (Hops) voidaan lisätä reseptin mukaan.
Levylämmönvaihdin: kompakti muotoilu, yhdistettynä glykolisäiliöön, voi nopeasti jäähdyttää vierteen
100 ℃:sta 18–22 ℃:seen 20–30 minuutissa.
Fermentointi-Varastointi
Fermentointisäiliö: varustettu yhdellä/kaksinkertaisella jäähdytysvaipalla, yläkannen painemittarilla ja
varoventtiilillä; hiiliteräksinen tai ruostumattomasta teräksestä valmistettu vuoraus on valinnainen
sisäpuolella.
Fermentointitila: tukee luonnollista käymistä (avoin kansi) ja CO₂-puristusta ja kuonan poistoa;
CO₂-paineistustila voi saavuttaa biotransformaation käymisen lopussa aromin parantamiseksi.
2.3 Sovellettavat skenaariot ja sovellusedut
Tee-se-itse-opetus ja kokemus: Korkeakoulut, yliopistot ja panimoalan koulutuslaitokset käyttävät sitä
usein perusopetukseen auttaakseen opiskelijoita ymmärtämään prosessin periaatteet;
Perhejuhlat: IPA, Stout, Weizen ja muita tyylejä voidaan säätää mieltymysten mukaan mielenkiintoisen
vuorovaikutuksen aikaansaamiseksi;
Yhteisötoiminnot: pienimuotoiset sosiaaliset tapahtumat, kuten kämppäkavereiden kokoontumiset ja
harrastajasalongit osallistumisen lisäämiseksi;
Taloudelliset hyödyt: Yhden laitekokonaisuuden kokonaiskustannukset ovat yli 60 % alhaisemmat kuin
kaupallisessa järjestelmässä, ja myös ylläpitokustannukset ovat alhaisemmat.
Skaalautuvuus: Se voidaan varustaa pienellä keskipakosuodattimella, toissijaisella huuhtelukoneella ja
CIP-kiertojärjestelmällä, jotta voidaan vastata tarkempiin tarpeisiin.
3. Olutmikropanimolaitteiden perusteellinen analyysi
Mikropanimojärjestelmä on kotitalouksien ja teollisuuden välimaastossa, ja sillä on
tietty tuotantokapasiteetti, joustavuus ja yksilölliset räätälöintimahdollisuudet.

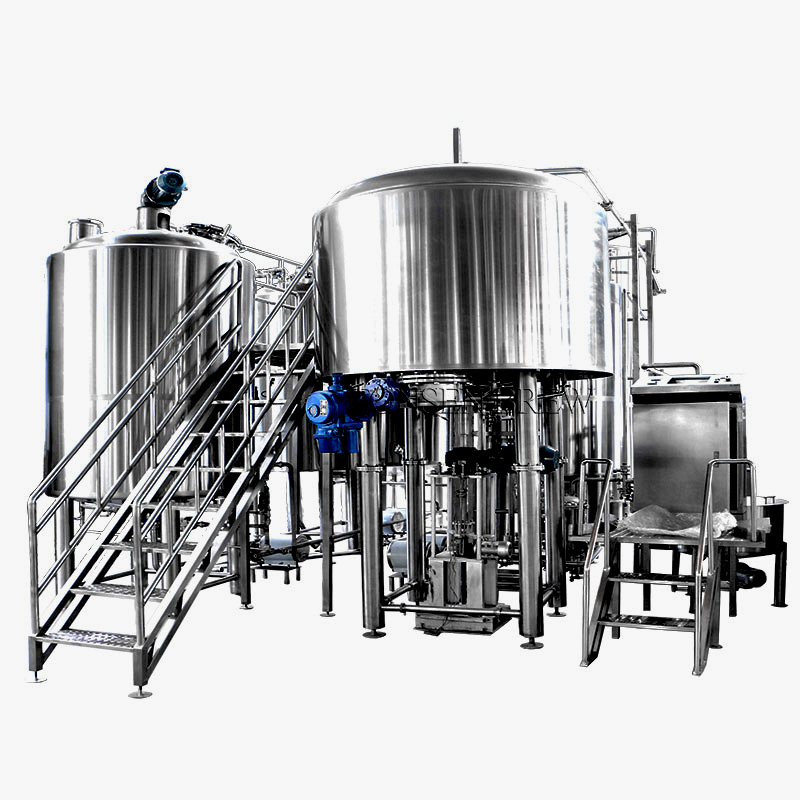

3.1 Tyypillinen 10 BBL Brewhousen kokoonpano
Kolmen astian rakenne
Mäskäysastia: 15 000–20 000 litran tilavuus, välikerroslämmitys ja automaattinen lämpötilan mittaus;
Mäskäysastia: pohjatyhjennysventtiili, vastahuuhtelu-suutin, voi nostaa mehun saantoa 80–85 prosenttiin;
Keitto-/pyörreastia: kartiopohjalla ja spiraalimaisella sekoituksella, jotka varmistavat vierteen tasaisen
kiehumisen ja pyörteiden erottelun.
Automaatio-ohjaus:
Siemens PLC + HMI, tukee reseptikirjaston hallintaa, reaaliaikaista hälytystä, etävalvontaa;
Sisäänrakennettu OEE-valvonta (laitteiden kokonaistehokkuus), joka tarjoaa tietoa tuotantotehokkuudesta.
CIP-puhdistusjärjestelmä:
Konfiguroitu offline- ja online-tiloilla, yhdellä napsautuksella suoritettava 85–95 ℃:n desinfiointisykli;
Voi laajentaa koko happo-/emäspesuprosessia laitteiden pitkäaikaisen steriiliyden varmistamiseksi.
3.2 Sakkaroitumisen tehokkuus ja maun optimointi
Muuttuvalämpötilainen sakkarointiohjelma:
Yhdistettynä maltaan ominaisuuksiin ja entsyymiaktiivisuuskäyriin, useita lämpötilan nousuja (kuten 45 ℃,
63 ℃, 72 ℃, 78 ℃) voidaan asettaa sakkaroinnin konversioasteen optimoimiseksi;
Pohjaventtiili voi säätää aukkoa ja toimia yhteistyössä välikerroksen lämmityksen kanssa
huuhtelunopeuden ja pitoisuuden välisen tasapainon saavuttamiseksi.
Paluupesu ja palautus:
Paluupesu- (Rout Run) ja palautuskierto (Recirculation) -tekniikkaa käytetään vierteen kierrättämiseen
ennen alkusuodatusta kiinteiden ja nestemäisten häviöiden vähentämiseksi;
Se voidaan yhdistää vaahtoerottelijaan (Foam Breaker) ja kaasunpoistolaitteeseen maun puhtauden
parantamiseksi.
3.3 Jäähdytys- ja lämpötilan säätötarkkuus

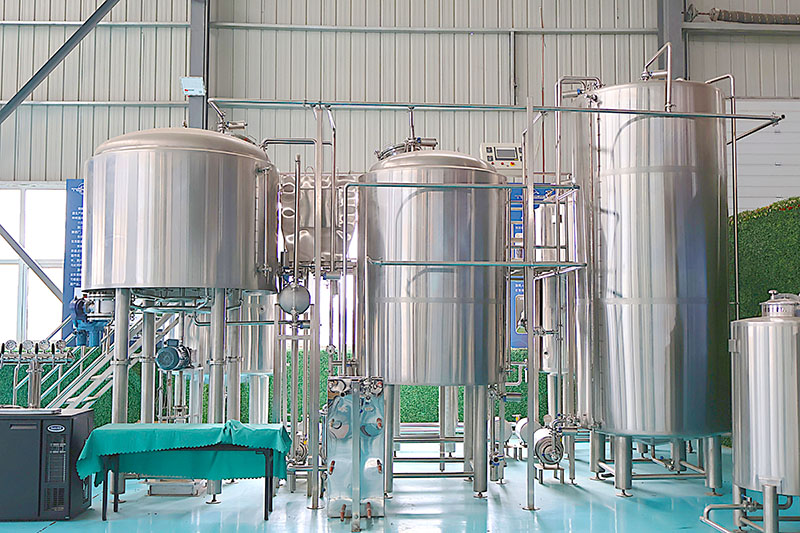

Glykolisäiliö:
Sisäinen välikerros on täytetty etyleeniglykoli/vesiseoksella, ja lämpötilan säätö voidaan toteuttaa
yhdistämällä se ulkoiseen jäähdytysyksikköön ±0,1 ℃:n tarkkuudella.
Useita säiliöitä on kytketty rinnakkain, jotta saavutetaan vyöhykkeellinen lämpötilan säätö käymisen
jokaisessa vaiheessa, esimerkiksi 18 ℃ pääkäymisessä ja 2–4 ℃ jälkikäymisessä.
Jäähdytysyksikkö:
Valinnaisesti ilmajäähdytteiset tai vesijäähdytteiset mallit, joissa on muuttuvataajuuskompressori
energiatehokkuuden parantamiseksi.
Sisäänrakennettu itsepuhdistustoiminto huoltovälin vähentämiseksi.
3.4 Lisäjärjestelmät ja kaupalliset sovellukset
Käymisyksikkö: 7–50 BBL, saatavilla useita eri versioita.
Kirkas säiliö: voidaan jäähdyttää, kirkastaa ja hiilentää.
Pakkauslinja: automaattinen etiketöinti, kalvoliimaus ja laatikointi, ja vaihto pullojen, tölkkien ja
KEG-tölkkien välillä;
Digitaalinen integraatio: MES (tuotannonohjausjärjestelmä) ja ERP on yhdistetty toisiinsa raaka-aineiden
jäljitettävyyden, eräanalyysin ja kustannusten hallinnan saavuttamiseksi.
Tyypillisiä asiakkaita: alueelliset ketjuolutbaarit, paikallisten tuotemerkkien inkubaattorit,
erikoisruokavalioryhmät jne.
IV. Teolliset olutlaitteet ja laajamittaiset projektitapaukset
4.1 Järjestelmän arkkitehtuuri ja ydinkokoonpano
Erittäin suuren kapasiteetin panimo
Yksi kone 100 BBL-500 BBL, kaksoiskattila tai monikattila rinnakkaistila;
Automaattinen mallasjätteen nosto- ja kuonanpoistojärjestelmä manuaalisen puuttumisen
vähentämiseksi.
Monivaiheinen levylämmönvaihdin
Vaihejäähdytys jatkuvan jäähdytyksen ja lämmöntalteenoton saavuttamiseksi;
Paikan päällä tapahtuva puhdistus (CIP) ja aseptinen liitäntä hygienian varmistamiseksi.
Keskusjäähdytysasema
Monikanavainen kylmäainevyöhykkeen ohjaus moniprosessilämpötilan rinnakkaiskäytön tukemiseksi;
Käytä uusiutuvaa kylmäainetta kansainvälisten ympäristömääräysten noudattamiseksi.
DCS/SCADA-automaatio
Verkkopohjaiset anturit mittaavat Brix-arvoa, sameutta, painetta ja virtausta;
Reaaliaikainen aikataulutus keskusvalvontahuoneessa mobiilipäätteen toiminnan tukemiseksi.
Täysin automaattinen pakkauslinja
Vuosittainen tuotantokapasiteetti miljoona tynnyriä, integroidut säiliöpullot, tölkit ja KEG;
Koko merkintä-, koodaus-, laatikointi- ja lavausprosessi on miehittämätön.
4.2 Suuri projektitapaus
Suuren valtion omistaman olutkonsernin vaiheen II laajennus
120 miljoonan Yhdysvaltain dollarin investointi, uusi tuotantokapasiteetti 5 000 000 tynnyriä vuodessa,
käyttäen 4 × 200 tynnyrin panimoa ja monilinjaista pakkausta;
Hankkeessa saavutettiin 15 %:n vähennys käymisen energiankulutuksessa ja 20 %:n vähennys
vedenkulutuksessa.
Kaakkois-Aasian kattava tuotantokeskus
Vuosittainen tuotantokapasiteetti on suunniteltu 3 000 000 tynnyriksi, ja se on varustettu ulkopuolisella
pilvivalvonta- ja operointikeskuksella;
Modulaarista esivalmistettua laitosta käytetään nopeuttamaan paikan päällä tapahtuvaa
käyttöönottosykliä lyhentämällä sitä 180 päivästä 90 päivään.
V. Laitteiden valinta- ja huolto-opas
5.1 Valintaohjeet
Kapasiteetin suunnittelu: Määritä panimon kapasiteetti ja määrä vuosittaisen tuotannon ja
tuotantotiheyden mukaan.
Prosessivaatimukset: Valitse vaiheittainen sokerointi tai integroitu suodatus ja päätä, konfiguroidaanko
toissijainen järjestelmä yhdessä erityisten olutprosessien (IPA, hapan olut, hedelmäinen maku) kanssa.
Automaatioaste: Puoliautomaattinen on valinnainen pienimuotoiselle panimolle ja PLC- tai
DCS-etävalvonta on valinnainen mikropanimoille/teollisuudelle.
Kustannukset ja budjetti: Vertaillaan kattavasti laitteiden investointeja, asennusta ja käyttöönottoa sekä
käyttö- ja huoltokustannuksia.
5.2 Päivittäinen huolto
CIP-puhdistus
Kehitä happopuhdistus-, alkalipuhdistus- ja desinfiointisyklit viikoittain/kuukausittain.
Tarkista, ovatko sprinkleripää ja putkiston venttiilit tukossa, ja vaihda kuluvat osat ajoissa.
Mekaaninen tarkastus
Tarkista sekoittimen laakerit ja tiivisteet.
Puhdista jäähdytysyksikön suodatin ja lauhdutin.
Kalibroi painemittarit ja anturit.
Ohjelmistopäivitys ja tietojen varmuuskopiointi
Päivitä PLC/HMI-ohjelmisto säännöllisesti tietoturvapäivitysten varmistamiseksi;
Varmuuskopioi reseptikirjasto ja tuotantotiedot vahingossa tapahtuvan katoamisen estämiseksi.
Koulutus ja SOP:t
Laadi vakiotoimintamenettelyt (SOP) ja kouluta säännöllisesti käyttäjiä ja huoltohenkilöstöä;
Simuloi hätäpysäytyksiä ja vianmääritystä reagointinopeuden parantamiseksi.
VI. Alan trendit ja tulevaisuuden näkymät
Älykkyys ja digitalisaatio
Tekoälyllä avustettu reseptien optimointi, maun ennustaminen big datan ja koneoppimismallien avulla;
AR-etäkäyttö ja -huolto, vikadiagnostiikka ja makrokokoonpanon ohjaus.
Ympäristönsuojelu ja kestävä kehitys
Jäteveden uudelleenkäyttö ja nollapäästöinen prosessi;
Hukkalämmön talteenotto ja energianhallinta energiatehokkuuden parantamiseksi.
Monipuolistuminen ja personointi
Pienieräiset räätälöidyt panimopalvelut (sopimuspanimo);
Funktionaalisen oluen (vähäalkoholinen, probioottirikas, hedelmäinen innovaatio) markkinat kasvavat
nopeasti.
Globalisaatio ja yhteistyö
Ylikansalliset tuotantolaitokset yhdistetään, ja raaka-aineet ja valmiit tuotteet optimoidaan
maailmanlaajuisesti;
Toimitusketjun visuaalinen hallinta parantaa riskinkestävyyttä.
VII. Yhteenveto
Kotitaloustason lähtötason laitteista pienpanimoihin ja sitten teollistettuun suurtuotantoon, kolmen
tyyppiset panimojärjestelmät muodostavat täydellisen olutteollisuusketjun. Jokaisella tasolla on oma
painopisteensä, mutta ne täydentävät toisiaan ja edistävät yhdessä olutkulttuurin monipuolistumista ja
teollistumista. Täyden tuotevalikoiman, tiukkojen valmistusprosessien sekä älykkään hallinnan ja
ohjauksen avulla Tonsen tarjoaa räätälöityjä kokonaisratkaisuja erikokoisille ja -tarpeisille asiakkaille.
Tulevaisuudessa älykkyyden, viherryttämisen ja personoinnin trendien vahvistuessa panimolaitteista
tulee modulaarisempia, digitaalisempia ja kestävämpiä. Tonsen jatkaa myös teknologian innovointia
ja palveluiden päivittämistä johdattaakseen alan uuteen aikakauteen.
